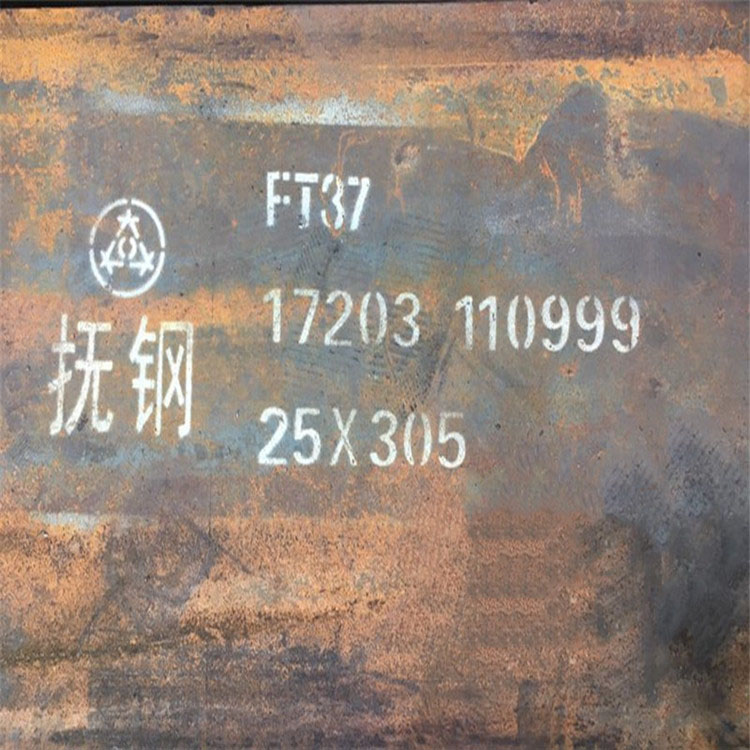

2510是一种合金钢，具有良好的抗热处理变形性能。高温度下仍具有良好韧性，2510为锰-铬-钨合钢，是高品质不变形的冷作工具钢具备优良的机械加工性，淬硬时，尺寸极其稳定，淬硬后，表面有极高硬度带有极高韧性，所以优良抗磨能力及易于锻制及淬火可适合广泛使用在切削，冷冲压。
1、具备优良的机械加工性。
2、硬度高、耐磨性较好。
3、热处理尺寸变化小。
| 牌号 | 化学成分（wt%） | ||||||||
| C | Si | Mn | Cr | W | Ni | S | P | Cu | |
| FT37 | 0.92 | 0.24 | 1.03 | 0.63 | 0.88 | 0.10 | 0.002 | 0.014 | 0.06 |
退火，≤255HB
1、可适合广泛使用在切削，冷冲压和成型工具；如剪口刀模，冷冲压模，各种量规、铰刀、工模轴套和塑胶小模件等。
2、带有极高韧性，所以优良抗磨能力及易于锻制及淬火。
| 项目 | 加热温度℃ | 冷却方式 | 硬度 |
| 退火 | 770~790 | ≤30℃/h缓慢冷却至500℃出炉 | ≤255HB |
| 淬火 | 820~840 | 油冷 | 62~65HRC |
| 回火 | 200~280 | 空冷 | 55~62HRC |
| 500~550（2次） | 空冷 | 60~63HRC |
| 抚钢FG | 相似牌号Corrsponding Materials | ||||
| 中国（GB） | 德国（GS） | 日本（JIS） | 美国（AISI） | 瑞典（ASSAB） | |
| FT37 | 9CrWMn | 1.2510 | / | / | DF-2 |
